不在KOZ150μm之上的底部充填(UF)液涂布技术
概要
在倒装芯片实装的1次底部充填(UF)，组件实装的2次底部充填(UF)的哪一方面，高密度实装随着产品的小型化加速。在，随着这个，存在底部充填(UF)液不可以粘的接近区域的时候压住来自芯片端面的浸湿扩大，能涂稳定的"狭KOZ(Keep Out Zone)对应技术"的重要性要求更高。
武藏工程针对这项课题开发实现在KOZ 150μm以下的底部充填(UF)液涂布技术了。

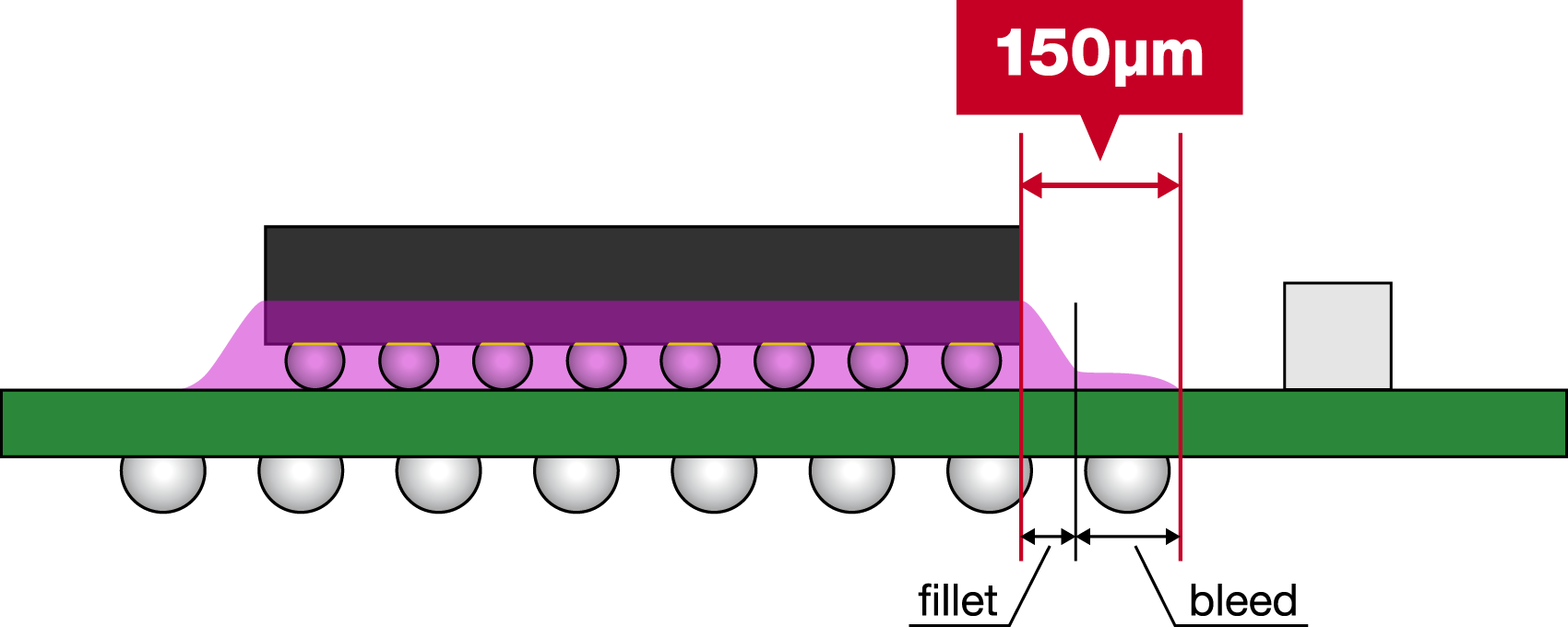

在最小150μm抑制浸湿扩大的底部充填(UF)液涂布

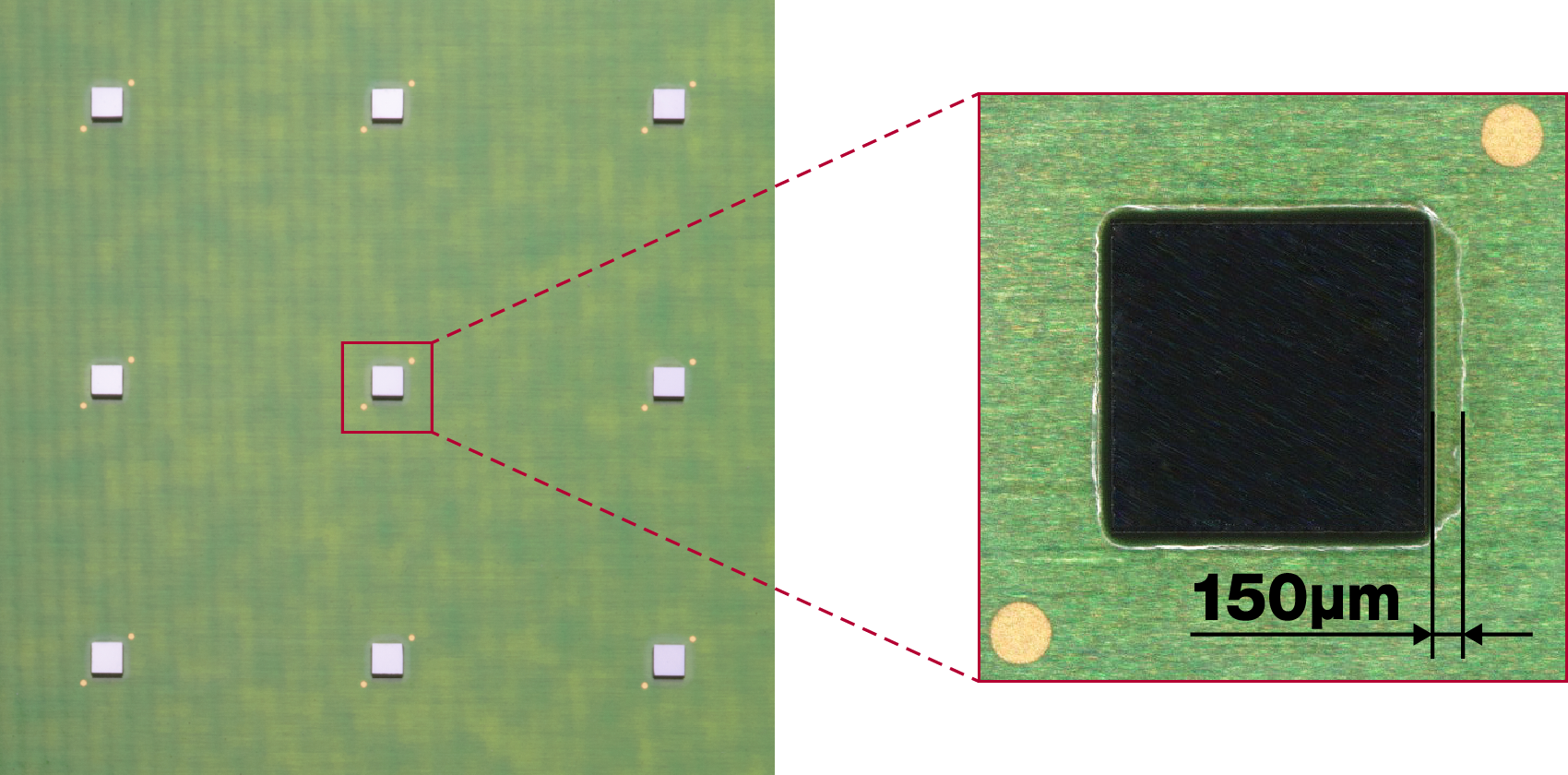

实际上涂了抑制来自芯片端面的浸湿扩大的底部充填(UF)液。能确认来自端面的浸湿扩大被用始自于外表的观察150μm抑制。
